拉曼光学气体光谱分析仪BOGS

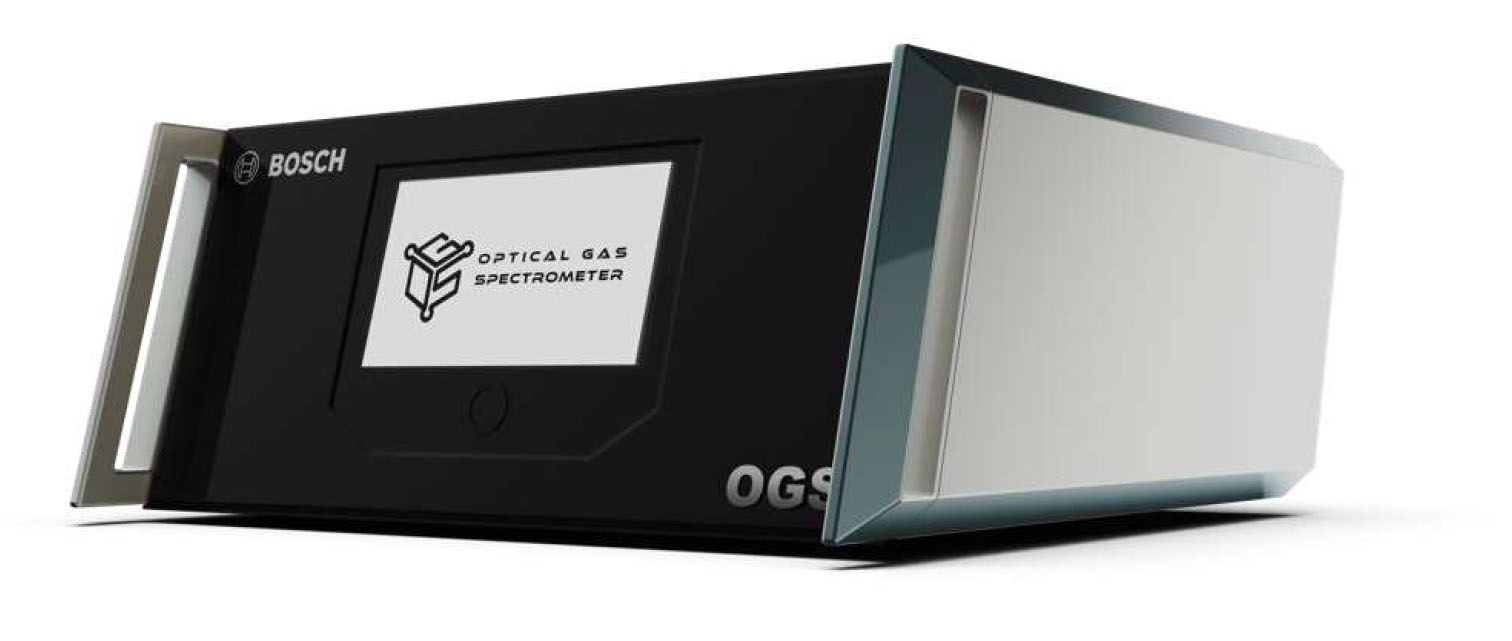

博世光学气体光谱仪（BOGS）
博世光学气体光谱仪（BOGS）是一款基于拉曼光谱技术的气体种类识别和混合气体组分分析的实验室分析和工业在线分析仪器。
拉曼光学气体光谱分析仪（BOGS）
采用紧凑型拉曼技术的BOGS为您开启气体分析的未来。它能快速检测多种气体，并完美适配氢气与天然气应用场景。
多气体检测
基于分子结构的气体分析
氢气（H₂）
氮气（N₂）
氧气（O₂）
水蒸气（H₂O）
甲烷（CH₄）
其他气体
BOGS应用场景：聚焦天然气与氢气
天然气
气体组分：C1-C5、C6+、N₂、O₂、CO₂、H₂
典型应用：
天然气成分分析
燃气发电监测
氢气
气体组分：H₂、O₂、N₂、H₂O
典型应用：
燃料电池研发与生产
电解槽开发与制造
氢气传感器标定
自定义气体混合？
气体组分：如氨气（NH₃）等用户指定气体
应用场景：根据需求定制分析方案
BOGS系列（2024年第四季度）
| 参数 | 规格 |
|---|---|
| 压力范围 | 0.1 – 40 bar（可选2.5/10/40 bar） |
| 气体温度 | 5 – 40°C |
| 环境温度 | 5 – 40°C |
| 最大湿度 | <90%相对湿度（气体路径禁冷凝） |
检测限值：100 ppm*
实际值因气体组分而异

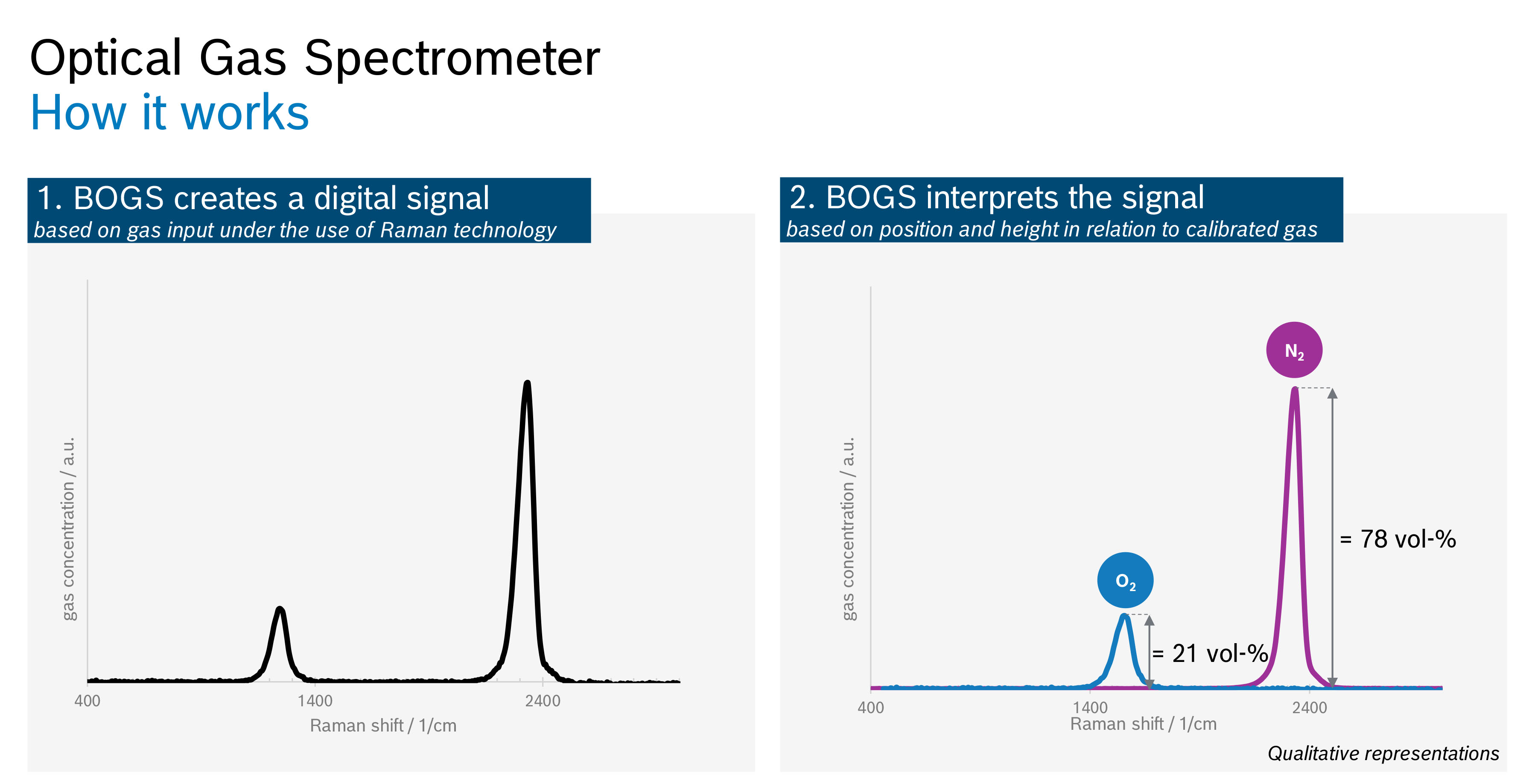

工作原理
信号生成：BOGS通过拉曼技术将气体输入转化为数字信号
气体浓度（任意单位）
拉曼位移（1/cm）
信号解析：基于校准气体对比峰位与峰高计算浓度
示例：
氮气（N₂）= 78 vol%
氧气（O₂）= 21 vol%
典型应用示例
氢气纯度分析
拉曼光谱显示H₂与杂质（如N₂）浓度对比
复杂天然气组分分析（开发中）
同步检测C1-C6烃类及其他组分
系统组成
标准交付包含：
BOGS主机
电源适配器
用户软件（HMI，需安装至客户终端设备）
系统示意图：
人机界面（HMI）
以太网接口
气体进出口（½英寸接口）
24V电源连接
气体分析性能
| 参数 | 说明 |
|---|---|
| 测量原理 | 拉曼光谱技术 |
| 适用气体 | 原则上可检测所有气体分子（惰性气体除外） |
| 测量范围 | 0 – 100%（体积百分比） |
| 气体压力 | 根据型号不同：0.1 – 2.5 bar（绝对压力）、0.1 – 10 bar、0.1 – 40 bar |
| 曝光时间 | 100毫秒 – 2分钟 |
| 气体温度 | 5 – 40°C / 41 – 104°F |
| 气体导流组件容积 | 25毫升 |
外壳与电气数据
安装
桌面式设备，适用于实验室或类似环境
需连接用户自备的PC
尺寸（高×宽×深）：180毫米 × 445毫米 × 525毫米
气体接口：入口与出口采用8毫米Swagelok管接头
防护等级：IP20
防爆功能：不支持
重量：约14公斤
电源：外接电源，100 – 240伏交流电，50 – 60赫兹，最大功率200瓦
测量数据与分析
测量值
| 线性度 | 拉曼信号与气体分密度严格线性相关 |
|---|---|
| 计算值 | 体积浓度（vol-%），支持工厂和用户自定义评估模型 |
| 检测阈值 | 典型值≥0.01 vol-% |
| 重复性 | 工厂评估模型下典型值≤0.1 vol-% |
| 工厂校准评估模型 | 氢气基质：适用于含氢气（H2）、氮气（N2）、氧气（O2）、甲烷（CH4）、水蒸气（H2O）的混合气体 天然气基质：适用于含甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、戊烷（C5H12）、C6H7>、二氧化碳（CO2）、氮气（N2）、氧气（O2）、氢气（H2）的混合气体 |
| 用户评估模型 | 通过软件手动选择拉曼光谱范围进行气体浓度计算，支持自定义光谱后处理 |
| 结果格式 | 数据以.csv格式保存至用户自备的PC |
工作条件
| 参数 | 范围/要求 | 备注 |
|---|---|---|
| 环境温度 | 5 – 40°C | 需避免气体与环境间温差过大 |
| 环境湿度 | <80% | 被测气体温度不得低于环境空气的露点 |
| 海拔高度 | <2000米 | |
| 气体湿度 | <90% | 无冷凝 |
| 气体流速 | 0 – 500升/分钟 | 工厂校准条件为1升/分钟 |
| 预热时间 | 约30分钟（环境温度25°C时） | |
| 其他注意事项 | 避免机械冲击、振动、压力脉动及快速压力变化（尤其是压力骤降） |
与样品气体直接接触的材料
| 组件 | 材料 |
|---|---|
| 气体管道 | 不锈钢1.4404 |
| 光学窗口 | 蓝宝石（Al2O3） |
| 密封件 | HNBR橡胶 |
| 压力传感器 | 不锈钢1.4435 |
| 温度传感器 | 不锈钢1.4404、HNBR橡胶 |
注释
禁止输入放射性气体、易燃气体混合物或会腐蚀接触材料的其他气体。
工作温度范围：5°C至40°C；最佳测量精度范围：15°C至35°C。
需用户自备PC（笔记本电脑等），安装最新Windows操作系统。
检测阈值取决于气体压力、温度、曝光时间、气体混合物及评估模型。
工厂校准条件：环境与气体温度约25°C，气体压力1150百帕，流速1升/分钟。操作参数变化可能导致体积浓度评估误差。
其他说明
本规格适用于纯钢瓶气体。若使用工艺气体，因气体特性及处理要求不同，稳定性可能有所差异。
若输入易燃或有毒气体，或设备安装于潜在爆炸环境，用户须采取必要措施以符合相关法规。
操作者需确保输入BOGS的测量气体无颗粒物且湿度不超过允许上限。
Optical Gas Spectrometer (BOGS)
Product Profile
Experience the future of gas analysis with our compact
Raman-based BOGS. It enables you to detect a wide
range of gases at a glance and is ready for hydrogen
and natural gas applications.
